产品概述
一、概述
HG91000高性能调节控制阀阀体呈S线流线型，大容量通道，压降损失小、流最大、可调范围广、流量特性精度高。特殊设计多样变化的内件结构，有单座调节阀,双座调节阀,套筒调节阀,迷宫套筒调节阀,多级套筒调阀等,可满足各种不同压力和温度的工况工艺流体过程控制要求。并防止液体发生闪蒸与空化。降低噪音与振动.确保调节精度高。使用寿命长。可选配各种执行器.用于调节或开/关控制，电动调节阀控制信号可以选用4-20mA或是1-5V，电源可选用24V、220V、380V等等，广泛应用于冶金、化工、石油、电力、环保、轻工、科研等工业自动化控制系统中。
二、结构形式

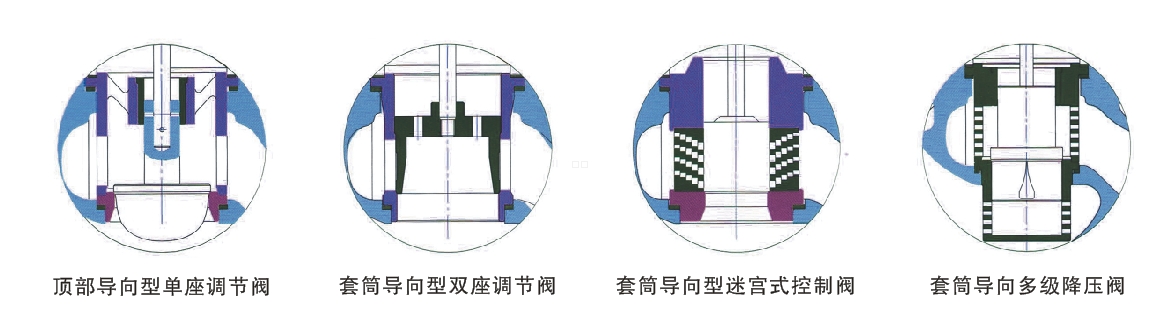

1、阀芯结构形式

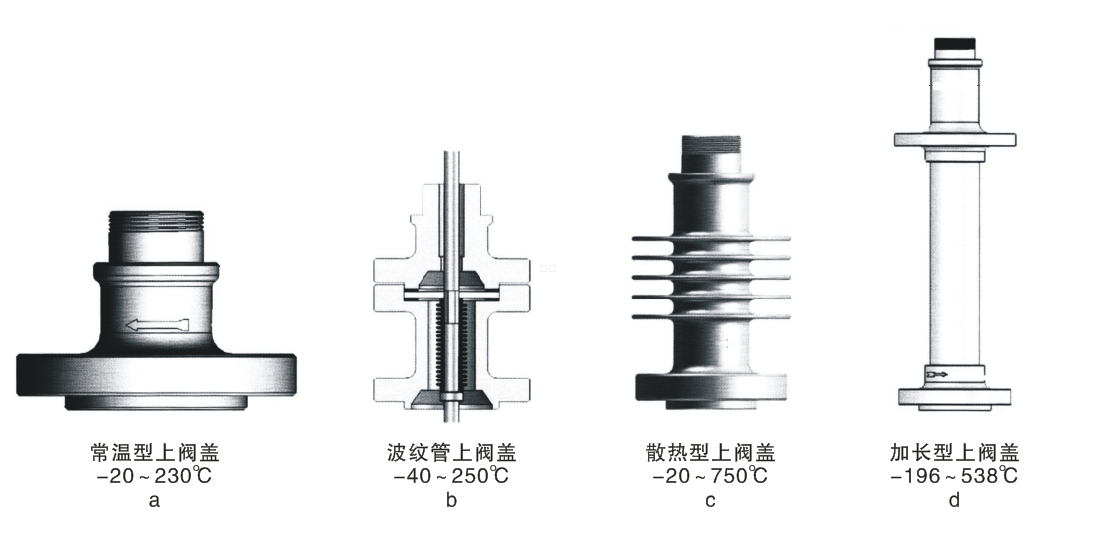

2、上阀盖结构形式
●常温型上阀盖
a图是常温上阀盖标准形式，起到封闭阀体和连接执行机构的作用，其适用温度范围为一20一250℃。
●波纹管上阀盖
b图是波纹管阀杆密封形式，多在不允许阀杆周围有泄露的场合使用。当过程工艺流体是易燃的、有毒的、易爆炸的、放射性的、很贵重的或者很快就损坏填料的情况时，也常采用波纹管密封阀盖。它也用于真空下防止泄漏的场合。
●散热型上阀盖
c图是专为高温工况而设计的散热型上阀盖，选取特殊材料。最高温度可耐受750℃的高温环境。
●加长型上阀盖
d图是专为深冷工况设计的加长型上阀盖.适用温度范围一196、538℃，根据阀体尺寸规格的不同，加长范围为400mm-900ml，该上阀盖能有效保护填料和执行机构，系数的低温材料。采用具有耐冲击强度和适应不同的温度收缩
●填料组合设计
根据介质类型及压力不同，合高工程人员会为您选择不同的填料函组合以确保填料阀杆无泄漏。

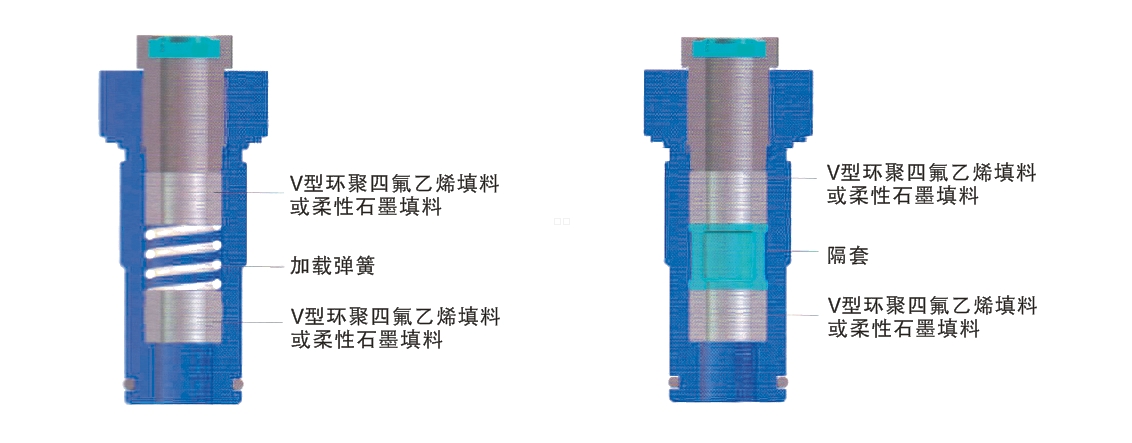

☆图为不同的填料组合设计
>>聚四氟乙烯“V”型填料
其特点为润滑性好，有极好的抗化学腐蚀性能，物理性能和化学性能稳定.是一种很好的密封材料，缺点
是耐温差.不能用于200℃以上的高温，也不能用于熔融状态的碱金属以及高温的氟、氟化氢等介质。
>>石墨环材料
石墨填料是一种新型填料，具有密封性好、润滑性好、化学惰性强、耐腐蚀、耐高低温(一200一600℃)
等优点，缺点是不能用于强氧化剂。
工作原理和部件名称及材质
HG91000型调节控制阀由ZHA(B)型气动多弹簧薄膜执行机构和低流阻直通单座阀(低流阻套筒阀)组成,外来的气动信号压力输入膜室后，此压力作用在膜片上产生推力，阀杆使阀芯开关，直至推力与弹簧组被压缩后的反力平衡而稳定在某个行程上为止。依照上述原理，阀芯的行程大小与输入信号压力的大小形成一定的比例关系。气动多弹簧薄膜执行机构按作用方式可分为正作用式和反作用式两种。当信号压力增加时，推杆往伸出膜室的方向动作的执行机构为正作用式，型号为Z日A型。当信号压力增加时，推杆往退进膜室的方向动作的执行机构为反作用式。型号为ZHB型。
HG91000型调节控制阀按照开关方式的不同可分为气关式和气开式两种。气关式阀由正作用执行机构和阀构成。当输入信号压力由下限值改变为上限值时，阀从全开到全关。气开式阀由反作用执行机构和阀组成，当输入信号压力由下限值改变为上限值时。阀从全关到全开。
不断提升服务质量，精益求精，真诚的服务是我们永恒的主题。我们严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。
产品介绍，技术交流，非标产品设计，疑难解答。
守信合同，保证及时供货，随时保持与客户联系。
对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
我们的产品质保期为自出厂起 12 个月，实行三包服务(包退、包换、包修)。
产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高我们的服务质量。
客户采购清单请传真至 021-60866628，或来电咨询 021-61316330。
收到客户采购清单，为客户提供阀门型号选型与报价(价格清单)。
具体商定：交货期、特殊要求等事宜。
客户对产品有特殊要求，须在订货合同中提供以下说明：
结构长度
连接形式
公称直径、全通径、缩径、管道尺寸
运用介质及温度、压力范围
实验、检验标准及其他要求
本场可根据客户特殊要求配置各类驱动装置。
如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
